Rulmenții cu bile de contact unghiulare: un ghid cuprinzător

I. Introducere în rulmenții cu bile de contact unghiulare

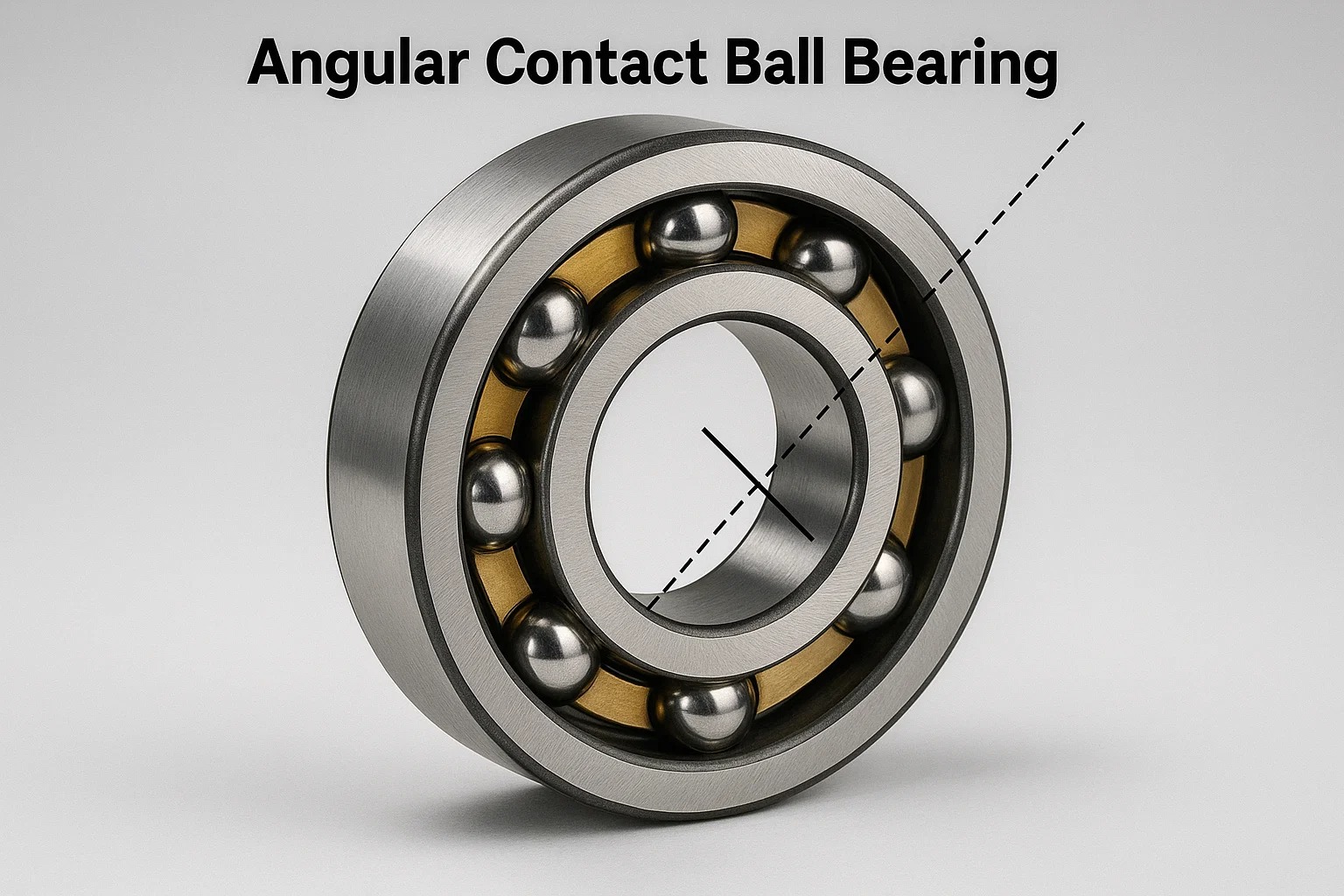

1. C....e este un rulment cu bile de contact unghiulare?

Un rulment cu bile unghiulare de contact este un tip specializat de rulment cu elemente rulante, conceput pentru a se acomoda atât sarcini radiale, cât și axiale simultan . Spre deosebire de rulmenții cu bile adânci, care gestionează în primul rând sarcinile radiale, rulmenții de contact unghiular

prezintă o proiectare precisă unghiul de contact între cursele interioare și exterioare și bile. Acest unghi este ceea ce le permite să susțină eficient fsauțele axiale într -o direcție, pe lângă forțele radiale.

Definiție și funcție de bază: În miezul său, un rulment de bilă de contact unghiular facilitează mișcarea de rotație, controlând cu precizie poziția relativă a componentelor mașinii. Designul său unic îi permite să poarte sarcini care acționează într -un unghi față de axa rulmentului. Această capacitate este crucială în aplicațiile în care sunt prezente atât forțe laterale, cât și forțe de tracțiune, ceea ce le face ideale pentru o varietate de utilizări industriale și auto.
Caracteristici cheie și caracteristici de proiectare: Caracteristica definitorie a acestor rulmenți este unghiul de contact , care este unghiul dintre linia care conectează punctele de contact ale mingii cu pistele din planul radial și o linie perpendiculară pe axa rulmentului. Acest unghi poate varia, de obicei vari 15 până la 40 de grade , în funcție de proiectarea specifică a rulmentului și de aplicarea prevăzută. Un unghi de contact mai mare oferă, în general, o capacitate mai mare de sarcină axială, în timp ce un unghi mai mic este mai potrivit pentru aplicațiile de mare viteză cu sarcini axiale mai mici.

Caracteristică	Descriere
Unghiul de contact	Acesta este unghiul critic care determină proporția Capacitatea de încărcare radială vs. . De obicei variază de la 15 ° (optimizat pentru sarcini axiale de mare viteză și mai mică) până la 40 ° (optimizat pentru sarcini axiale ridicate). Un unghi mai mare înseamnă mai mult suport de încărcare axială.
Design separabil	Inelul exterior este adesea separabil din inelul interior și ansamblul mingii. Această caracteristică de proiectare simplifică procesul de montare și permite selectarea precisă a autorizațiilor interne specifice sau aplicarea preîncărcărilor în timpul instalării.
Sarcina axială cu o singură direcție	Stşiard un singur rând Rulmenții cu bile de contact unghiulare sunt concepute pentru a se acomoda sarcini axiale într -o singură direcție . Pentru a gestiona sarcinile axiale din ambele direcții, acestea sunt de obicei utilizate în Aranjamente duplex (seturi împerecheate) sau ca Rulmenți cu două rânduri .
Precizie înaltă	Aceste rulmenți sunt fabricate la toleranțe foarte strânse, asigurându -se Precizie de rulare ridicată şi Runout minim . Această precizie este esențială pentru aplicații solicitante, cum ar fi cele găsite în fusurile de mașini -unelte, unde chiar și abaterile microscopice pot afecta performanța.
Rigiditate	Când corect preîncărcat , rulmenții cu bile de contact unghiulare oferă în mod excepțional rigiditate ridicată . Acest lucru reduce la minimum devierea arborelui sub sarcină și îmbunătățește semnificativ performanța generală a sistemului, în special în aplicațiile critice cu precizie în care stabilitatea este esențială.

2. De ce să alegeți rulmenții cu bile de contact unghiulare?

Rulmenții cu bilă de contact unghiulară sunt selectați pentru performanța lor superioară în condiții de operare specifice în care alte tipuri de rulment ar putea scădea.

Avantaje față de alte tipuri de rulment:
- Capacitate de încărcare combinată: Cel mai semnificativ avantaj al acestora este capacitatea de a transporta eficient un Combinație de sarcini radiale și axiale simultan. Acest lucru îi diferențiază de rulmenții cu bile adânci (în primul rând radiale) sau de rulmenți de tracțiune (în primul rând axial).
- Capacitate de mare viteză: Datorită geometriei interne optimizate, a producției precise și a proiectelor de cuști adesea mai ușoare (de exemplu, poliamidă sau rășină fenolică), pot funcționa la viteze de rotație foarte mari, cu o generație de căldură redusă.
- Precizie ridicată și rigiditate: Acestea oferă o precizie și o rigiditate excelentă, ceea ce le face ideale pentru aplicațiile care necesită poziționare precisă, o deviere minimă și vibrații scăzute. Când sunt utilizate în configurații preîncărcate, acestea pot elimina practic clearance -ul intern, ceea ce duce la o rigiditate excepțională.
- Configurații versatile: Disponibil în Designuri de contact cu un singur rând, cu două rânduri și în patru puncte , pot fi, de asemenea, combinate în Aranjamente duplex (față în față, back-to-back sau tşiem) pentru a îmbunătăți în continuare capacitatea de încărcare, rigiditatea și capacitatea de a gestiona momentele de răsturnare.
Aplicații în care excelează: Aceste rulmenți se găsesc frecvent în mediile solicitante Precizie ridicată, viteze mari și manipularea forțelor axiale semnificative . Capacitatea lor de a sprijini încărcările combinate le face indispensabile în diverse utilaje solicitante. Aplicațiile comune includ:
- Fusuri de mașini -unelte: Crucial pentru operațiuni precise de tăiere și măcinare.
- Transmisii auto și rulmenți pentru roți: Manipularea atât a greutății vehiculului, cât și a forțelor de viraje.
- Pompe și compresoare: Susținerea arborelor rotative sub încărcături combinate și mecanice.
- Motoare electrice: Mai ales în modele mai mari, de mare viteză.
- Robotică: Asigurarea unei mișcări precise și repetabile în articulațiile și actuatoarele robotice.

Ii. Înțelegerea proiectării și funcționalității

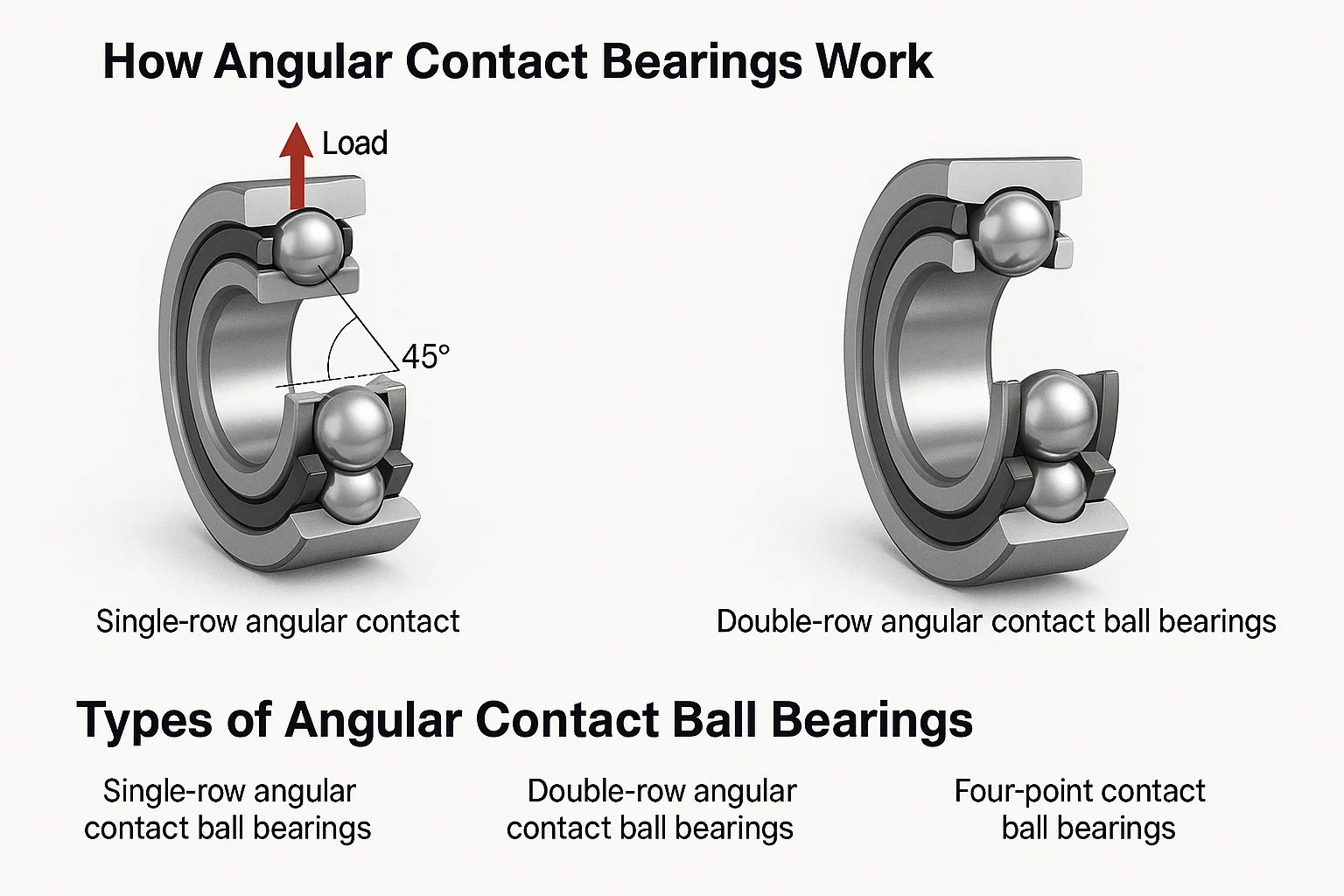

1. Cum funcționează rulmenții de contact unghiular

Principiul operațional al unei baloane de bilă de contact unghiulară se balansează pe unghiul de contact , care dictează modul în care încărcăturile sunt distribuite și acceptate.

Explicația unghiului de contact: Când o sarcină, în special o sarcină axială, este aplicată la un rulment cu bilă de contact unghiular, bilele sunt deplasate ușor de -a lungul pistelor. Această deplasare creează o zonă de contact eliptică între fiecare minge și atât pistele interioare, cât și cele exterioare. unghiul de contact este unghiul format dintr -o linie prin centrul acestei elipse de contact și o linie perpendiculară pe axa de rotație a rulmentului. Acest unghi este fundamental, deoarece determină proporția de sarcină aplicată care este transportată axial față de radial. De exemplu, a Unghi de contact mai mare (de exemplu, 40 °) înseamnă că rulmentul este mai bine echipat pentru a gestiona sarcini axiale mai grele, în timp ce un unghi mai mic (de exemplu, 15 °) este mai potrivit pentru aplicațiile de mare viteză, unde sarcinile radiale sunt predominante și sarcinile axiale sunt mai ușoare.
Distribuție și suport pentru încărcare: Bile dintr -un rulment de contact unghiular sunt de obicei sub un Preîncărcare (fie inerente fabricației, fie aplicate în timpul instalării). Această preîncărcare asigură un contact continuu cu ambele piste de curse, chiar și sub sarcini diferite, ceea ce este crucial pentru rigiditatea ridicată și pentru a preveni derapajul bilelor, în special la viteze mari. Atunci când se aplică o sarcină radială și axială combinată, forțele sunt transmise eficient prin bilele din unghiul de contact, distribuind eficient stresul pe o suprafață mai mare decât un rulment pur radial. Acest proiect oferă suport și stabilitate superioară în condiții complexe de încărcare.

2.. Tipuri de rulmenți cu bile de contact unghiulare

Rulmenții cu bile de contact unghiulare vin în diferite configurații, fiecare potrivită pentru diferite capacități de încărcare, cerințe de rigiditate și cerințe de aplicație.

Rulmenți cu bile de contact cu un singur rând: Acestea sunt cel mai frecvent tip și pot găzdui sarcini axiale în O singură direcție . Din cauza acestei capacități de încărcare axială unidirecțională, pentru a susține încărcările axiale în ambele direcții sau pentru a obține o rigiditate mai mare și gestionarea momentelor de răsturnare, acestea sunt adesea utilizate în Aranjamente duplex . Acestea implică montarea a două rulmeri cu un singur rând împreună ca o pereche potrivită.

Aranjament duplex	Descriere	Caracteristici cheie
Față în față (DF)	Două rulmenți sunt montate cu fețele lor mai largi, astfel încât liniile de contact converg spre axa rulmentului.	Rigiditate bună, poate gestiona momentele de răsturnare, capacitatea de viteză moderată.
Back-to-back (DB)	Două rulmenți sunt montate cu fețele lor mai înguste, astfel încât liniile de contact să se îndepărteze de axa rulmentului.	Rigiditate maximă , excelent pentru manipularea momentelor de răsturnare, ideale pentru fusuri de înaltă precizie.
Tşiem (DT)	Două rulmenți sunt montate în aceeași direcție, cu liniile lor de contact paralele.	Proiectat pentru capacitate de încărcare axială extrem de ridicată într -o direcție , încărcarea este partajată uniform.

Rulmenți cu bile de contact unghiulare cu două rânduri: Aceste rulmenți combină în esență două rulmenți de contact cu un singur rând într-o singură unitate. Sunt concepute pentru a se acomoda sarcini axiale în ambele direcții și sunt adesea alese atunci când este necesar un design compact cu o rigiditate ridicată, eliminând nevoia de aranjamente duplex separate. Sunt disponibile cu diverse modele interne și unghiuri de contact pentru a se potrivi nevoilor specifice.
Rulmenți cu bile de contact în patru puncte: Este vorba sarcini axiale în ambele direcții . Inelul interior este de obicei împărțit și există patru puncte de contact între bile și trasee (două pe inelul interior, două pe inelul exterior). Acest design le permite să gestioneze sarcinile axiale de inversare, în timp ce ocupă mai puțin spațiu axial decât doi rulmenți cu un singur rând. Sunt deosebit de utile pentru aplicațiile cu sarcini axiale intermitente sau alternative, oferind o soluție compactă și eficientă.

Iii. Caracteristici și beneficii cheie

Rulmenții cu bile unghiulare de contact sunt foarte apreciați în diferite industrii, datorită avantajelor lor distincte de performanță. Proiectarea lor le permite să exceleze în situații care solicită capacități de încărcare ridicată, viteză excepțională și funcționare precisă.

1. Capacitate mare de încărcare

Rulmenții cu bile de contact unghiulare sunt proiectate pentru a gestiona sarcini semnificative, în special atunci când aceste încărcături sunt o combinație de forțe.

Manipularea sarcinii axiale și radiale: unghiul de contact este factorul principal care determină cât de eficient un rulment de contact unghiular poate gestiona sarcinile axiale și radiale. Rulmenți cu unghiuri de contact mai mari (de exemplu, 40 de grade) sunt optimizate pentru sarcini axiale mai grele, ceea ce le face adecvate pentru aplicații în care este prezentă o tracțiune semnificativă. În schimb, cei cu unghiuri de contact mai mici (de exemplu, 15 grade) sunt mai potrivite pentru viteze și aplicații mai mari în care sunt predominante sarcinile radiale. Acest design specific permite transmiterea eficientă a forțelor de la arborele rotativ prin bile către carcasa staționară sau invers, distribuind eficient stresul.
Combinații de încărcare: Unul dintre cele mai mari puncte forte ale acestor rulmenți este capacitatea lor de a gestiona încărcături combinate , care sunt un amestec de forțe radiale și axiale. Acest lucru este crucial în multe aplicații industriale, unde mașinile experimentează forțe complexe, multidirecționale. Când două rulmenți de contact unghiulare sunt montate într -un Aranjament duplex (DB sau DF), capacitatea lor de încărcare axială combinată este îmbunătățită semnificativ și câștigă capacitatea de a sprijini momentele de răsturnare, care sunt critice în aplicații precum fusurile de mașini.

2. Performanță de mare viteză

Proiectarea rulmenților cu bile de contact unghiulare le face excepțional de bine potrivite pentru funcționarea de mare viteză, ceea ce reprezintă o cerință critică în multe mașini moderne.

Considerații de proiectare pentru aplicații de mare viteză: Pentru a reduce la minimum generarea de căldură de la frecare și pentru a asigura stabilitatea la RPM-uri mari, rulmenții destinați aplicațiilor de mare viteză prezintă în mod obișnuit unghiuri de contact mai mici (în jur de 15-25 de grade). De asemenea, se încorporează adesea Bile de înaltă precizie și piste de curse , împreună cu Proiecte optimizate cu cușcă . Materiale cu cușcă mai ușoare, cum ar fi rășină fenolică sau poliamidă , sunt frecvent utilizate pentru a reduce masa și inerția, contribuind în continuare la scăderea frecării și căldurii. În plus, o preîncărcare minimă este adesea aplicată în proiecte de mare viteză pentru a preveni acumularea excesivă de căldură care ar putea compromite performanța și durata de viață.
Cerințe de ungere: Lubrifierea corectă este esențială pentru menținerea performanței de mare viteză și extinderea duratei de viață a rulmentului. Acest lucru implică adesea utilizarea specializată uleiuri sau grăsimi cu vâscozitate adecvată și aditivi care pot rezista la temperaturi ridicate și forțe de forfecare fără a se descompune. În unele aplicații extreme de mare viteză, sisteme avansate de ungere precum lubrifiere în ulei-aer sunt angajați. Aceste sisteme asigură o alimentare constantă, precisă, contorizată de lubrifiant proaspăt, contribuind simultan la îndepărtarea căldurii, răcirea efectiv a rulmentului în timpul funcționării.

3. Precizie și rigiditate

Rulmenții cu bile de contact unghiulare sunt frecvent aleși pentru aplicații în care precizia și rigiditatea nu sunt negociabile.

Aplicații care necesită o precizie ridicată: Aceste rulmenți sunt indispensabile în aplicațiile unde poziționare precisă şi Runout minim sunt primordiale. Un exemplu primordial este fusuri de mașini -unelte , unde instrumentul de tăiere trebuie să mențină o precizie extremă pentru a produce piese cu toleranțe strânse și finisaje de suprafață de înaltă calitate. În mod similar, în brațe robotice , mișcarea articulară precisă, facilitată de aceste rulmenți, este esențială pentru sarcinile exacte de manipulare și asamblare.
Minimizarea rulării și a devierii: Proiectarea inerentă a rulmenților de contact unghiular, în special atunci când este utilizat în Aranjamente duplex preîncărcate , oferă excepțional rigiditate . Preîncărcarea elimină eficient autorizațiile interne din cadrul rulmentului, ceea ce se traduce prin deviere minimă sub sarcină. Această rigiditate ridicată și scurgerea foarte scăzută (abaterea de la rotația adevărată) duc direct la o precizie îmbunătățită a prelucrării, la îmbunătățirea performanței generale a sistemului și la vibrații reduse, contribuind la o operație mai stabilă și mai fiabilă.

Iv. Aplicații ale rulmenților cu bile de contact unghiulare

Rulmenții cu bile unghiulare de contact se găsesc într -o gamă largă de industrii și utilaje datorită versatilității și caracteristicilor de performanță excepționale. Capacitatea lor de a gestiona sarcini combinate, viteze mari și de a oferi o precizie ridicată le face indispensabile în multe aplicații critice.

1.. Mașini -unelte

Mașinile -unelte sunt poate unul dintre cele mai critice medii pentru rulmenții cu bile de contact unghiulare, cerând cele mai ridicate niveluri de precizie și rigiditate.

Suport ax: Aceasta este o aplicație primordială. ax a unei mașini -unelte este inima funcționării sale, unde se rotește instrumentul de tăiere sau piesa de lucru. Aceste fusuri necesită rulmenți care pot rezista la viteze de rotație extrem de mari, forțe de tăiere grele (atât radiale cât și axiale) și să mențină precizia la nivel micron pentru a asigura precizia părții prelucrate. Rulmenții cu bile de contact unghiulare, adesea aranjate în foarte rigid seturi potrivite (de exemplu, trei sau patru rulmenți într -o configurație în tşiem/duplex), furnizează rigiditatea necesară, rulajul minim și caracteristicile de amortizare cruciale pentru măcinarea de precizie, frezare și operațiuni de întoarcere.
Prelucrare de precizie: Impactul direct al acestor rulmenți asupra calității produsului final nu poate fi supraevaluat. Capacitatea lor de a minimiza runout -ul (abaterea de la rotația adevărată) și devierea se traduce direct în piese prelucrate de calitate superioară, cu toleranțe mai strânse, finisaje superioare de suprafață și discuții reduse, ceea ce duce la îmbunătățiri semnificative ale eficienței producției și integrității produsului.

2. Robotică

Robotica, în special în fabricarea și automatizarea avansată, se bazează foarte mult pe controlul precis și durabil al mișcării oferite de rulmenții cu bile de contact unghiulare.

Articulații și actuatoare: Armele și manipulatorii robotici folosesc rulmenții cu bile de contact unghiulare articulații și actuatoare Pentru a obține mișcări precise și repetabile. Aceste rulmenți susțin încărcăturile combinate complexe (axiale, radiale și momente) generate în timpul funcționării dinamice, contribuind semnificativ la rigiditatea generală, precizia și mișcarea netedă a sistemului robotizat.
Mișcare de înaltă precizie: În aplicații precum roboți chirurgicali, roboți de asamblare industrială sau sisteme de inspecție, mișcarea netedă, fără reacții și precisă facilitată de aceste rulmenți este esențială pentru o funcționare de succes și fiabilă. Aceștia se asigură că mișcările robotice sunt exacte, ceea ce este vital pentru sarcini delicate sau extrem de repetitive.

3. Automotivă

Industria auto folosește rulmenți cu bile de contact unghiulare în numeroase componente cheie în care fiabilitatea și capacitatea de transport de încărcare sunt esențiale.

Rulmenții roți: Multe auto auto moderne Rulmenții roți sunt unități integrate de rulment cu bile unghiulare de contact. Aceste unități sunt concepute pentru a gestiona sarcinile radiale semnificative din greutatea vehiculului, precum și sarcinile axiale substanțiale generate în timpul virajului, frânei și accelerației. Sunt concepute pentru o durată de viață lungă și întreținere minimă.
Componente de transmisie: În unele automobile transmisii și diferențe, rulmenții de contact unghiulari sunt folosiți pentru a sprijini arbori care se confruntă atât cu sarcini radiale de la angrenaje, cât și de încărcături de tracțiune din angrenaje elicoidale sau de tei. Capacitatea lor de a gestiona forțele combinate asigură transferul de putere eficient și funcționarea lină a tracțiului de antrenare.

4. Aerospațial

Industria aerospațială pune cerințe extrem de mari pentru fiabilitatea componentelor, eficiența în greutate și performanța în condiții dure, ceea ce face ca rulmenții cu bile de contact unghiulare să fie o alegere frecventă.

Aplicații pentru motor: În motoarele aeronavei, rulmenții cu bile de contact unghiulare sunt folosite în diferite secțiuni, inclusiv Componente cutiei de viteze, unități accesorii și chiar arbori principale . Aici, acestea trebuie să reziste la temperaturi extreme, la viteze de rotație foarte mari și la condiții de încărcare solicitante, adesea cu cerințe de echilibru precise.
Sisteme de control: De asemenea, se găsesc în aeronave critice suprafețe de control, mecanisme de angrenaj de aterizare și alte sisteme de acționare În cazul în care fiabilitatea, precizia și frecarea scăzută nu sunt negociabile pentru operațiuni de zbor sigure și eficiente.

Iată un tabel rezumat al aplicațiilor:

Industrie	Zone de aplicare primară	Beneficii cheie oferite de rulmenți
Mașini -unelte	Fusuri, mese rotative, șuruburi de plumb	Precizie ridicată, rigiditate ridicată, rulare scăzută, finisare superioară a suprafeței pe piese
Robotică	Articulații, actuatoare, prins	Mișcare precisă, repetabilitate ridicată, design compact, suport de încărcare combinat
Auto	Butucuri cu roți, transmisii, diferențe	Fiabilitate ridicată, capacitate de încărcare radială și axială combinată, durată de viață lungă
Aerospațial	Cutii de viteze pentru motor, sisteme de control, actuatoare	Capacitate de mare viteză, toleranță la temperatură extremă, fiabilitate critică

V. Materiale și fabricație

Performanța, durabilitatea și durata de viață a rulmenților cu bile de contact unghiulare sunt profund influențate de materialele din care sunt realizate și de precizia cu care sunt fabricate. Acești factori dictează capacitatea rulmentului de a rezista la încărcături, viteze și condiții de mediu.

1. Materiale de rulment

Alegerea materialului pentru inelele și bilele de rulment este esențială pentru determinarea rezistenței sale, a rezistenței la uzură și a vieții de oboseală.

Tipuri de oțel (de exemplu, oțel crom, oțel inoxidabil):
- Oțel crom (AISI 52100 / 100CR6): Acesta este cel mai frecvent și utilizat material pe scară largă pentru inele și bile de rulment în aplicații industriale standard. Este un oțel de crom cu conținut ridicat de carbon cunoscut pentru Duritate excelentă, rezistență la uzură superioară și viață ridicată de oboseală . Performanța și rentabilitatea constantă îl fac o alegere pentru o mare majoritate a aplicațiilor de rulment.
- Oțel inoxidabil (de exemplu, AISI 440C): Utilizat în principal în aplicațiile unde rezistență la coroziune Este esențial, cum ar fi în industria de prelucrare a alimentelor, echipamente medicale, medii marine sau în setări expuse substanțelor chimice dure. În timp ce oferă o bună rezistență la rugină și colorare, capacitatea de încărcare și durata de viață a oboselii sunt în general mai mici decât cea a oțelului crom în condiții similare.
Opțiuni ceramice:
- Bile ceramice nitrură de siliciu (SI3N4): Acestea sunt din ce în ce mai specificate pentru rulmenții cu bile de contact unghiulare de înaltă performanță, în special în Aplicații de mare viteză . Bilele ceramice oferă mai multe avantaje semnificative față de oțel:
  - Greutate mai ușoară: Sunt semnificativ mai ușoare decât bilele de oțel, ceea ce reduce drastic forțele centrifuge la viteze mari. Acest lucru duce la mai puțină frecare, generare de căldură mai mică , și un eficient mai mult Viața de unsoare .
  - Rigiditate și duritate mai mare: Bilele ceramice sunt mult mai rigide și mai dure decât oțelul, contribuind la creșterea rigidității rulmentului și la rezistența la uzură sporită.
  - Non-magnetic și izolant electric: Sunt non-magnetice și pot acționa ca un izolator electric, ceea ce le face ideale pentru aplicații în care curenții electrici rătăciți ar putea deteriora rulmentul.
  - Rulmenții cu bile ceramice sunt adesea denumite „Rulmenți hibrizi” Pentru că combină elemente de rulare ceramică cu inele de oțel.

2. Materiale cuști

cușcă (sau retiner) este o componentă crucială care menține elementele rulante (bile) separate și distanțate în mod egal în jurul traseelor. Materialul său are impact asupra capacității de viteză a rulmentului, a nivelului de zgomot, a eficacității lubrifierii și a duratei de viață generale.

Cuști de oțel:
- Cuști din oțel ștampilate: Acestea sunt comune pentru rulmenții cu scop general. Sunt robust, durabil și potrivit pentru viteze și temperaturi moderate. Eficiența lor din punct de vedere al costurilor le face o alegere populară pentru o gamă largă de aplicații.
- Cuști din oțel prelucrat: Oferiți o rezistență mai mare și sunt utilizate în aplicații mai solicitante, în special în cazul în care sunt prezente sarcini sau vibrații mari.
Cuști de aramă:
- Cuști de alamă prelucrată: Acestea sunt adesea preferate pentru viteze și temperaturi mai mari Datorită rezistenței lor excelente, lubrifiarii superioare (care reduce frecarea) și capacitatea de a rezista la vibrații. De asemenea, sunt mai puțin sensibile la deteriorarea cauzată de anumite tipuri de contaminare.
Cuști polimerice (de exemplu, poliamidă, peek):
- Aceste cuști ușoare sunt excelente pentru Aplicații foarte mari de mare viteză Din cauza frecării lor scăzute, a zgomotului redus și a capacității de a funcționa cu lubrifiere minimă. Cu toate acestea, acestea au limitări specifice de temperatură și este posibil să nu fie potrivite pentru medii la temperaturi extrem de ridicate. Peek (polieter eter cetonă) oferă o rezistență la temperatură mai ridicată decât poliamida standard.

Iată o defalcare a materialelor comune cu cușcă:

Tip de material cușcă	Caracteristici	Aplicații tipice
Oțel ștampilat	Robust, rentabil, bun pentru aplicații generale, viteze și temperaturi moderate.	Mașini industriale generale, auto.
Alamă prelucrată	Rezistență ridicată, lubrifiere bună, rezistență la vibrații, potrivită pentru viteze și temperaturi mai mari.	Fusuri de mașini-unelte, pompe, echipamente industriale de înaltă performanță.
Poliamidă (nylon)	Frecarea ușoară, scăzută, funcționare mai liniștită, bună pentru viteze foarte mari, limite de temperatură mai scăzute.	Motoare electrice, utilaje mici, aplicații de mare viteză în care se gestionează căldura.
ARUNCA O PRIVIRE	Ușor, excelent pentru viteze foarte mari și temperaturi mai ridicate decât poliamida, rezistența chimică.	Aerospațial, utilaje specializate de mare viteză, echipamente medicale, utilizări industriale solicitante.

3. Procese de fabricație

Precizia și calitatea generală a rulmenților cu bile de contact unghiulare sunt rezultatul direct al proceselor de fabricație extrem de avansate și controlate meticulos.

Măcinarea și finisarea preciziei: Atât cursele (canelurile din inelele interioare cât și cele exterioare), cât și mingile suferă mai multe etape de măcinarea de precizie și superfinisire . Acest proces în mai multe etape asigură suprafețe extrem de netede, toleranțe dimensionale excepțional de strânse și o precizie geometrică optimă. Acești factori sunt esențiali pentru obținerea unei precizii ridicate, minimizarea frecării și generarii de căldură, reducerea zgomotului și vibrațiilor și, în final, extinderea duratei de viață a rulmentului. Orice imperfecțiuni în această etapă poate duce la eșec prematur.
Controlul calității: Pe tot parcursul procesului de fabricație, de la inspecția materiei prime la produsul final, Verificări riguroase de control al calității sunt implementate. Aceasta include:
- Inspecție dimensională: Asigurarea măsurătorilor precise ale tuturor componentelor.
- Analiză de finisare a suprafeței: Verificarea netezimii traseelor de curse și a mingilor.
- Testarea durității: Confirmarea rezistenței materialului la deformare și uzură.
- Testarea zgomotului și a vibrațiilor: Rulmenții sunt adesea testați pentru niveluri de zgomot inacceptabile sau modele de vibrații care ar putea indica defecte interne.
- Fiecare rulment este inspectat meticulos și suferă adesea o verificare finală de performanță pentru a se asigura că respectă standardele de performanță stricte și cerințele de fiabilitate înainte de a părăsi fabrica.

VI Instalare și întreținere

Instalarea corectă și întreținerea continuă sunt absolut cruciale pentru maximizarea duratei de viață, fiabilitatea și performanța rulmenților cu bile de contact unghiulare. Chiar și rulmentul de cea mai înaltă calitate poate eșua prematur dacă nu este manipulat, instalat sau întreținut corect.

1.. Tehnici de instalare adecvate

Instalarea incorectă este, din păcate, una dintre principalele cauze ale eșecului prematur al rulmentului. A lua timp pentru a urma cele mai bune practici poate preveni timpul de oprire semnificativ și reparații costisitoare.

Manipulare și montare:
- Curățenia este primordială: Manevrați întotdeauna rulmenții într -un mediu meticulos curat. Chiar și particulele minuscule de praf, murdărie sau bărbierituri de metal pot acționa ca abrazive, provocând daune semnificative la suprafețele de teren ale terenului și ale bilelor, ceea ce duce la uzura și eșecul prematur.
- Aplicație de forță controlată: Nu aplicați niciodată forță direct pe inelul exterior atunci când încercați să montați un rulment pe un arbore. În schimb, nu aplicați forța pe inelul interior atunci când montați rulmentul într -o carcasă. Utilizarea inelului greșit pentru aplicarea forței poate brinell (decurge) traseele de piste sau poate deforma componentele rulmentului. În schimb, utilizați adecvat Instrumente de montare cum ar fi încălzitoarele de rulment (pentru expansiune termică), prese hidraulice sau mâneci de impact specializate care se asigură că forța se aplică uniform și direct pe inelul de rulment corect (cel care este presă).
- Alinierea preciziei: Asigurați -vă că rulmentul este perfect aliniat în timpul procesului de montare. Alinierea necorespunzătoare, chiar ușoară, poate duce la o distribuție neuniformă a sarcinii pe elementele rulante, generând căldură excesivă, creșterea frecării și provocând o uzură localizată prematură care scurtează drastic viața.
Evitarea daunelor: Evitați orice forță de ciocanare sau de impact excesiv în timpul instalării. Astfel de acțiuni pot deforma cu ușurință inelele de rulment, pistele sau bilele, ceea ce duce la brinelling (indentări permanente), fisuri sau alte forme de daune care compromit integritatea rulmentului și își scurtează drastic durata de viață. Prioritizează întotdeauna forța controlată, chiar.

2. Lubrifierea

Lubrifierea este elementul de viață al unui rulment. Este esențial pentru reducerea frecării dintre elementele rulante și trasee, prevenirea uzurii, disiparea căldurii generate în timpul funcționării și furnizarea de protecție împotriva coroziunii.

Ungerea vs. lubrifierea uleiului: Alegerea dintre grăsime și ulei depinde foarte mult de condițiile specifice de operare și cerințele de aplicare.

Tip lubrifiant	Caracteristici	Aplicații ideale	Considerații
Grăsime	• Simplistic application<br>• Clean operation<br>• Stays in place well	• Most common type for a wide range of speeds and temperatures<br>• Sealed bearings	• Limited heat dissipation<br>• Re-lubrifiere intervals are crucial
Ulei	• Excellent for heat dissipation<br>• Superior at very high speeds<br>• Cleaner operation for high precision	• Very high-speed applications<br>• High-temperature environments<br>• Precision spindles	• Necesită sisteme de etanșare și livrare mai complexe (de exemplu, ulei-aer, care circulă)

Intervale de ungere: Frecvența re-lubrifierii (pentru grăsime) sau schimbarea/ reîncărcarea uleiului depinde de numeroși factori, inclusiv viteza de funcționare a rulmentului, temperatura, sarcina aplicată și tipul specific de lubrifiant utilizat. Urmați întotdeauna recomandările producătorului de rulment ca ghid principal. De asemenea, este vital să ne amintim asta Supra-lubricarea poate fi la fel de dăunătoare ca sub-lubricarea , care poate duce la generarea excesivă a căldurii din cauza creșterii, a frecării crescute și chiar a deteriorării etanșării.

3. Depanarea problemelor comune

Identificarea semnelor eșecului rulmentului timpuriu poate fi diferența dintre o reparație simplă și o defalcare a echipamentelor catastrofale, economisind costuri semnificative și timp de oprire.

Identificarea eșecului rulmentului: Indicatorii comuni care sugerează o problemă de rulare includ:
- Zgomot neobișnuit: Șlefuirea, plânsul, scârțâitul, zgâlțâitul sau sunetele de clic indică adesea problemele de lubrifiere, contaminarea, uzura sau deteriorarea căilor de curse sau elementele rulante.
- Vibrații excesive: O creștere a nivelului de vibrații, detectată prin intermediul echipamentelor de inspecție senzorială sau de analiză a vibrațiilor, este o indicație puternică a deteriorării, alinierii necorespunzătoare sau a dezechilibrului.
- Căldură anormală: Generarea excesivă de căldură din carcasa rulmentului sugerează de obicei o frecare internă ridicată, adesea din cauza ungerii insuficiente, a preîncărcării necorespunzătoare (prea strânse) sau a deteriorării interne.
- Runout/joc crescut: Play (mișcare) radial sau axial (mișcare) care nu a fost prezent înainte indică uzura internă, pierderea preîncărcării sau deteriorarea severă a componentelor rulmentului.
Întreținere preventivă: Un program robust de întreținere preventivă este cheia extinderii semnificative a duratei de viață și a prevenirii timpului de oprire neașteptat. Componentele cheie includ:
- Inspecții regulate: Verificări vizuale pentru semne de daune, scurgeri sau acumulare excesivă de murdărie.
- Analiza vibrațiilor: Utilizarea instrumentelor specializate pentru a monitoriza tendințele de sănătate ale rulmentului și pentru a detecta semne timpurii de deteriorare.
- Monitorizarea temperaturii: Verificarea regulată a temperaturilor carcasei pentru a identifica problemele potențiale de supraîncălzire.
- Re-lubrifiere programată: Aderarea strictă la programele de ungere recomandate de producător și utilizarea tipului corect și a cantității de lubrifiant.

VII. Selectarea rulmentului cu bile de contact unghiulare potrivite

Alegerea rulmentului de bilă de contact unghiular corect este o decizie critică care afectează în mod direct performanța, longevitatea și rentabilitatea mașinii. O evaluare atentă a mai multor factori cheie este esențială pentru a vă asigura că selectați rulmentul care se potrivește perfect cu cerințele aplicației dvs.

1. Factorii de luat în considerare

Selectarea rulmentului ideal de bilă de contact unghiular implică o evaluare sistematică a condițiilor de operare și a cerințelor de performanță. Cu vedere la oricare dintre acești factori ar putea duce la eșec prematur sau performanță suboptimală.

Factor	Descriere
Cerințe de încărcare	Acest lucru este esențial. Trebuie să determinați cu exactitate atât mărimea și direcția sarcinilor radiale and sarcini axiale . Sarcina axială este unidirecțională sau bidirecțională? Există sarcini sau vibrații de șoc semnificative? Combinația specifică de încărcare va influența în mod direct unghiul de contact necesar și dacă un singur rulment sau un Aranjament duplex (de exemplu, DF, DB, DT) este necesar.
Viteză și condiții de funcționare	Evaluați viteză maximă de funcționare și dorit Factorul de viteză (NDM) . Vitezele mari necesită adesea unghiuri de contact mai mici, materiale de cușcă specializate (cum ar fi PEEK sau poliamidă) și metode de lubrifiere specifice (de exemplu, ungere cu ulei-aer). În mod crucial, luați în considerare Interval de temperatură de funcționare și Mediu ambiental (de exemplu, prezența agenților corozivi, praf, umiditate sau temperaturi extreme).
Are nevoie de precizie	Determinați cerințele necesare Precizie de rulare and rigiditate (rigiditate) a sistemului tău. Aplicații precum fusurile de mașină -unelte necesită o precizie extrem de mare, care necesită adesea rulmenți de clase de precizie mai mare (de exemplu, P4, P2), seturi potrivite și preîncărcare cu atenție controlată pentru a minimiza rularea și devierea.
Rigiditate	Câtă deviere poate tolera aplicația sub încărcare? Dacă o rigiditate ridicată și o mișcare minimă a arborelui sunt critice, atunci Aranjamente duplex (în special configurația back-to-back sau DB) va fi necesară pentru a oferi un suport robust împotriva momentelor de îndoire și a schimbărilor axiale.
Constrângeri spațiale	Spațiul axial și radial disponibil în interiorul carcasei și pe arbore va dicta dimensiunile admise ale rulmentului (alezaj, diametrul exterior, lățimea). Acest lucru poate influența dacă este o alegere de contact cu un singur rând compact, un rulment cu două rânduri sau un rulment în patru puncte de contact.
Viața așteptată	Calculați durata de viață dorită, de obicei exprimată în ore sau milioane de revoluții. Acest calcul, pe baza ratingului de încărcare dinamică ( C ), rating de încărcare statică ( C 0 ) și sarcină dinamică echivalentă ( P ), va ghida selecția dimensiunii și tipului corespunzător pentru a îndeplini țintele de fiabilitate.
Tipul de ungere	Pe baza intervalelor de viteză, temperatură și întreținere, decideți dacă Ungerea ungerii or Lubrifierea uleiului este mai potrivit. Vitezele mari solicită adesea ulei pentru o mai bună disipare a căldurii, în timp ce grăsimea oferă o aplicare și reținere mai simplă pentru multe utilizări standard.
Cost	Echilibrați specificațiile de performanță necesare cu constrângerile bugetare. Clasele de precizie mai mare, materialele specializate (cum ar fi ceramica) și aranjamentele duplex complexe costă de obicei un cost mai mare. O selecție optimă echilibrează performanța cu viabilitatea economică.

2. Sistem de numerotare a rulmentului

Înțelegerea sistemului de numerotare sau desemnare a producătorului este absolut esențială pentru identificarea, înlocuirea și selecția exactă a rulmentului. Este „limbajul” folosit pentru a descrie caracteristicile specifice ale unui rulment.

Înțelegerea desemnărilor de rulment: Fiecare tip de rulment și variantă li se atribuie un specific desemnare (număr de piesă) de către producător. Acest cod alfanumeric nu este arbitrar; Codifică informații vitale despre rulment. De obicei, include detalii despre:
- Dimensiuni de bază: Cum ar fi diametrul de foraj, diametrul exterior și lățimea.
- Seria de rulment: Indicând seria de dimensiuni și uneori capacitatea de încărcare în raport cu alezajul său.
- Proiectare internă: Specificarea unghiului de contact (de exemplu, A, C, E), Materialul cuștii (de exemplu, M, T, F) și clearance -ul sau preîncărcarea internă.
- Clasa de precizie: Indicând precizia producției (de exemplu, P6, P5, P4, P2, P2 fiind cea mai mare precizie).
- Caracteristici speciale: Cum ar fi sigilii, scuturi sau ungere specifică.
Interpretarea cataloagelor producătorilor: Producătorii de rulment oferă cataloage cuprinzătoare, atât în tipar, cât și online, care servesc ca resurse de neprețuit. Aceste cataloage detaliază sistemele lor de numerotare specifice și oferă specificații tehnice ample pentru fiecare desemnare a rulmentului. Veți găsi informații despre:
- Evaluare dinamică a sarcinii ( C ): Sarcina radială constantă pe care un rulment o poate suporta pentru o viață de evaluare specificată (de obicei 1 milion de revoluții)
- Rating de încărcare statică ( C 0 ): Sarcina radială statică care corespunde unei deformări permanente totale a elementului rulant și a cursei în cel mai puternic stresat punct de contact.
- Limitarea vitezei: Viteze de funcționare maxime admise cu diferite metode de ungere.
- Dimensiuni: Măsurători exacte ale forajului, diametrului exterior și lățimii.
- Condiții de operare recomandate: Orientări pentru o aplicare adecvată. Familiarizarea cu aceste cataloage este esențială pentru luarea deciziilor de selecție informate și precise, asigurându -se că rulmentul ales va funcționa așa cum era de așteptat în aplicația prevăzută.

Concluzie

Acest ghid cuprinzător a explorat lumea complexă a Rulmenți cu bile unghiulare de contact , aruncând lumină asupra designului lor unic, a aplicațiilor diverse și a avantajelor semnificative. Ne -am aprofundat în ceea ce definește aceste rulmenți, de ce sunt adesea alegerea preferată față de alte tipuri și modul în care mecanicii lor interni le permit să gestioneze eficient combinații complexe de încărcare.

1. Recapitularea punctelor cheie

De -a lungul acestui ghid, am acoperit aspectele fundamentale care fac ca rulmenții cu bile de contact unghiulare să fie indispensabile în utilajele moderne:

Înțelegerea designului: Am definit rulmenții cu bilă de contact unghiulară prin capacitatea lor de a gestiona simultan atât sarcinile radiale, cât și cele axiale, conduse de critica lor unghiul de contact . Am explorat diferite configurații, inclusiv Rulmenți de contact cu un singur rând, cu două rânduri și în patru puncte , precum și rolul crucial al Aranjamente duplex (DF, DB, DT) pentru rigiditate și capacitate de încărcare sporită.
Caracteristici și beneficii cheie: Am evidențiat capacitățile lor deosebite în Capacitate mare de încărcare , gestionarea eficientă a combinațiilor complexe de încărcare. Designul lor inerent permite excepțional Performanță de mare viteză și contribuie la remarcabil Precizie și rigiditate , minimizarea rulării și devierea în aplicații critice.
Diverse aplicații: Am văzut cum aceste rulmenți sunt vitali în numeroase industrii, din precizia necesară în mașini -unelte and Robotică la mediile solicitante ale auto and aerospațial componente.
Materiale și excelență în fabricație: Am examinat importanța selecției materialelor, inclusiv Oțel crom și oțel inoxidabil și avantajele Opțiuni ceramice pentru performanțe îmbunătățite. De asemenea, am atins impactul diverselor Materiale din cușcă și riguroasa Procese de fabricație de precizie Acest lucru asigură calitatea și fiabilitatea.
Cele mai bune practici de instalare și întreținere: În cele din urmă, am subliniat că chiar și cei mai buni rulmenți necesită tehnici corecte de instalare și sârguincios lubrication pentru a -și atinge durata de viață prevăzută și am oferit informații despre Depanarea problemelor comune pentru a preveni eșecul prematur.

2.. Viitorul rulmenților cu bile de contact unghiulare

Călătoria rulmenților cu bile de contact unghiulare este departe de a se termina. Pe măsură ce tehnologia își continuă marșul neobosit, anticipăm mai multe evoluții cheie care le vor îmbunătăți în continuare capacitățile și le vor extinde aplicațiile:

Materiale avansate: Așteptați-vă o inovație continuă în știința materialelor, ceea ce duce la dezvoltarea de oțeluri și compozite mai ușoare, mai puternice și mai rezistente la temperatură. Rulmenții hibrizi cu componente ceramice îmbunătățite vor deveni mai obișnuite, împingând limitele vitezei și eficienței, reducând în același timp frecarea și căldura.
Precizie și performanță îmbunătățită: Precizia de fabricație va atinge, fără îndoială, noi înălțimi, permițând rulmenții cu toleranțe și mai strânse și finisaje de suprafață îmbunătățite. Acest lucru va permite viteze de rotație mai mari, densități de încărcare mai mari în cadrul proiectelor mai compacte și o durată de viață operațională extinsă.
Tehnologie inteligentă pentru rulment: Integrarea caracteristicilor „inteligente”, cum ar fi senzorii încorporați pentru monitorizarea în timp real a temperaturii, vibrațiilor și stării de lubrifiere, va deveni din ce în ce mai răspândită. Acest salt tehnologic va permite extrem de precis Întreținere predictivă , permițând operatorilor să anticipeze și să abordeze problemele potențiale înainte de a duce la eșecuri costisitoare, optimizând astfel timpul de funcționare și prelungind durata de serviciu atât a rulmenților, cât și a utilajelor pe care le susțin.

Pe măsură ce industriile continuă să împingă limitele vitezei, preciziei și eficienței, rulmenții cu bile de contact unghiulare vor rămâne o tehnologie critică de activare, evoluând constant pentru a face față următoarei generații de provocări inginerești.

Meniul Web

Căutare produs

Limba

Ieșiți din meniu
